Πέμπτη 22 Μαρτίου 2012

Bραδυνές εξορμήσεις του larissaqrpteam.

Καθιερώσαμε  κάθε Τρίτη , αν όλα πάνε καλά, βραδυνές εξορμήσεις , έστω και λίγο έξω από την Λάρισα ή ακόμα και από τα γραφεία του συλλόγου (εξάλλου έχουν το πλεονέκτημα της υπαίθρου) , βραδιές αφιερωμένες σε εκπομπές qrp. Με τα δικά μας διακριτικά ή του συλλόγου SZ4THE.
Θα χαρούμε να τα πούμε στον αέρα.
73!




Τρίτη 20 Μαρτίου 2012

Αntennas pocket, HF

Η ανάγκη της περισσότερες φορές μας οδηγεί σε κατασκευές ανάλογα με τις ανάγκες μας.
¨Εστι ο Βασίλης sv4aqj, κατασκευάζει κεραίες τσέπης
Στις φωτογραφίες κεραίες για τα 80m και για τα 20m, για να καλύψει το MKARS80 και BITX20 αντίστοιχα.
Μόνιμο παράπονο του, το τι δεν μπορεί να βρει, μεγάλητερες τηλεσκοπικές κεραίες.
Αν θελήσετε πληροφορίες στο email, larissaqrpteam@gmail.com


           Για τα 80m.










Για τα 20m.

Για τα 20m.

Σάββατο 17 Μαρτίου 2012

30m QRSS Beacon , SV4ILY

Δεν ξέρω ποιο είναι το κίνητρο για το κάθε άτομο, που του δημιουργεί την επιθυμία, να ασχοληθεί με το qrp (και το αντίθετο με τα κιλοβάτ). Σίγουρα δεν μπορούμε να το προσδιορίσουμε μονολεκτικά π.χ. ο πειραματισμός ή κάτι άλλο μονολεκτικό. Εγώ νομίζω ότι είναι κάτι βαθύ, πολύ βαθύ και απύθμενο, το προσεγγίζω κάποιες στιγμές αλλά χάνετε πάλι στο καθημερινό.
Φλυαρία φλυαρία φλυαρία, για αυτό ας φτιάξουμε ένα κιτάτι για εκφραστεί και το δημιουργικό μας (και τότε ίσως ο ραδιοερασιτέχνης να γίνει και καλλιτέχνης) .
Κατασκευή του κιτ, απλό και διασκεδαστικό, κεραία δίπολο υπολογισμένη στο 10.140, πέτυχε με την πρώτη, balun από τον Βασίλη sv4aqj ελαφρύ, επίτηδες, γιατί δεν έχω τρόπο να κρατήσω το μέσω του δίπολου.
Το 30m QRSS Beacon είναι στον αέρα ουσιαστικά εδώ και δυο ημέρες, αν το δείτε δώστε μου την χαρά με μία αναφορά με email ή με ένα σχόλιο.
Ευχαριστώ.
sv4ily
73!


 Έχει και κουτάκι




To balun του Βασίλη sv4aqj.

Τετάρτη 7 Μαρτίου 2012

RADIATION STORM ALERT


RADIATION STORM ALERT:
A Strong S3 Radiation Storm (10MeV Integral Flux > 1000pfu)
is now in progress.
This is the result if high energy protons incoming
from a large solar flare.

GEOMAGNETIC STORM ALERT:
A moderate Geomagnetic Storm (KP=6) is again in progress
due to an incoming CME shock.
Be on the lookout for Aurora at high latitudes. Stay tuned to
SolarHam.com for the latest information.

http://www.solarham.com/


Σάββατο 3 Μαρτίου 2012

SLIM JIM και J-POLE

Δυο αγαπημένες μου κεραίες . Από το blog του SV3AUW και από το δικό μου SV4ILY

Κατασκευή κεραίας HF - VHF - UHF  ανανεωμένο!

Ενημερωμένο!

Παρουσίαση και κατασκευή της κεραίας παντός καιρού και συχνοτήτων Slim Jim!
Ο σχεδιαστής της και κατασκευαστής της ήταν ο Fred Judd G2BCX. Για την ιστορία την
πρώτη κεραία την κατασκεύασε πειραματικά με σύρμα κρεμάστρας (coat hanger wire)!
Δεν υπάρχει πρόβλημα στο υλικό που θα χρησιμοποιήσετε, αρκεί να είναι αγώγιμο
(hi! hi!) και να υπολογίσετε και τον συντελεστή επιβραδύνσεως (velocity factor).
Η γωνία ακτινοβολίας της είναι πολύ χαμηλή και μπορεί να φτάσει ακόμα και την 1 μοίρα!
Αυτό την κάνει εξαίρετη DX κεραία ειδικά στα Βραχέα. Ό μόνος λόγος που δεν
 περπάτησε είναι το μεγάλο μέγεθος για αυτές τις συχνότητες.
Φανταστείτε ότι για τα 80m το ύψος της, χοντρικά, θα είναι 60 μέτρα!!!
6 μέτρα σωλήνα σηκώνουμε και τον γεμίζουμε αντηρίδες μην πέσει.
Πόσο μάλλον για τα 60 μέτρα!!!
http://bfreebandingtalktheplanet.runboard.com/t2125
Βολική αρχίζει να γίνετε από τα 20m κι επάνω, καθόσον το μήκος της είναι για αυτήν την
μπάντα γύρω στα 15 μέτρα όπου μ’ ένα ψαροκάλαμο 15 μέτρων έχουμε την
απαραίτητη στήριξη.
Έχω κατασκευάσει πάρα πολλές Slim Jin για τα 4m και για τα 2m. Ίσως κάποιοι να
 θυμούνται τις Slim Jin 2Μέτρων που πωλούσα μερικά Ham Fest μερικά χρόνια πριν.
Ήταν μέσα σε κίτρινες fiberglass σωλήνες και τις διαφήμιζα με κέρδος 18 dbr!!!
Θα μου επιτρέψετε εδώ να κάνω μια παρένθεση και να σας εξηγήσω το τι
σημαίνει το ( r ) στο dbr.
Ο κάθε κατασκευαστής σήμερα έχει φτάσει να συγκρίνει τα μούσμουλα με τα τρόλεϊ
 επειδή και τα δύο είναι κίτρινα και μ’ αυτό τον τρόπο να ανεβάζει τα θεωρητικά και
υποτιθέμενα, db της κεραίας του. Το κέρδος μια κεραίας είναι πάντα σε σύγκριση με το
κέρδος κάποιας άλλης.
Ποια είναι τώρα αυτή η άλλη?
Είναι ένα ισοτροπικό δίπολο?
Είναι ένα πραγματικό δίπολο?
Είναι το απόλυτο μηδέν?
Τι είναι τέλος πάντων???
Έτσι λοιπόν και εγώ έδωσα αυτό το κέρδος στην κεραία μου συγκρίνοντάς της με
 ένα rubber duck!!!
 Το ραμπεράκι που λέμε? Άντε μπράβο!
Βάση θεωρίας λοιπόν, η αύξηση 6db είναι μια μονάδα αύξηση στη λήψη και αφού η
 κεραία μου ήταν 3 μονάδες καλύτερη στην λήψη από ένα ραμπεράκι αυτόματα
 γινόταν 18dbr!
Όπως μπορείτε να δείτε στην φωτογραφία η κεραία
μοιάζει πολύ με
 την γνωστή και μη εξαιρετέα κεραία τύπου J.
Οι ποιο προσεκτικοί θα δουν μια Zeppelin με 2*λ/2 σε φάση
και μ’ ένα λ/4 σύστημα προσαρμογής ( matching stub)
βραχυκυκλωμένο στην μια
 άκρη του. Σε κάποιο σημείο κοντά στο βραχυκύκλωμα η
 αντίσταση είναι 50Ωμ και μπορούμε εκεί να συνδέσουμε
την κάθοδό μας.
Ανάλογα το υλικό κατασκευής είναι και ο συντελεστής
 απωλειών τον οποίο πρέπει να λάβουμε υπ’ όψιν μας. Επίσης θα πρέπει να
λάβουμε υπ’ όψιν το γεγονός ότι αν διαλέξουμε να βάλουμε την
 κεραία μέσα σε σωλήνα είτε από PVC ή fiberglass ή όποιο άλλο υλικό θα χρειαστεί να
 μειώσουμε τις διαστάσεις της.
Αν χρησιμοποιήσετε σύρμα, μπρουντζοκόλληση, χαλκοσωλήνα ή κάτι συναφές
ο συντελεστής επιβράδυνσης, το λεγόμενο Velocity Factor ή VF, είναι 0,97.
Αν χρησιμοποιήσετε καλώδιο ανοικτή γραμμή 300Ωμ (αυτό το αχνό ροζ) ο συντελεστής
είναι 0,82. Αυτό το καλώδιο χρησιμοποιούσα κι εγώ στις δικές μου Slim Jim!
Αν το καλώδιο είναι ανοικτή γραμμή 450Ωμ μαύρη ο συντελεστής είναι 0,90.
Για συχνότητες VHF και UHF η απόσταση ανάμεσα στα 2 μισού μήκους κύματος (λ/2)
στοιχεία μπορεί να είναι 1cm και στον αντίποδα, κατά κάποιον τρόπο, στα 20m μπορεί
να είναι γύρω στα 5cm.
Είναι πάρα πολύ εύκολη κεραία στην κατασκευή και στον πειραματισμό.
Για να σας δώσω μια ιδέα και προτού αρχίσετε να ζητάτε ανοικτές γραμμές ή άλλα
εξωτικά υλικά,
πάρτε ένα κομμάτι σύρμα ηλεκτρολογικό μήκους 3 μέτρων. Μετρήστε μισό μέτρο από
την μια πλευρά και τσακίστε το γύρω από ένα τρυπάνι 10χιλιοστών.
Έχετε έτσι μια μεγάλη Τζέυ κεραία. Βρείτε το λ/4, διαιρώντας το 72 με
 την συχνότητα (72/F), και κόψτε το ελεύθερο
 μικρό κομμάτι ενώ κάντε μια
 μολυβιά στο απέναντι μεγάλο. Υπολογίστε και το λ/2 τώρα διαιρώντας το 143 με την
συχνότητα  πάλι για την οποία υπολογίζετε την κεραία (143/F). Τσακίστε και το μεγάλο
 μήκος του σύρματος και μετρήστε και σε αυτό
 πάλι λ/2 αφαιρώντας το περίσσευμα. Το διάκενο από το τελείωμα του λ/2
με την αρχή του λ/4 θα πρέπει να είναι γύρω στο 1 εκατοστό. Πειραματιστείτε
με διάφορες λήψεις της καθόδου.
Το κατάλληλο σημείο είναι συνήθως κάπου μεταξύ1% και 2% του μήκους κύματος.
Αφού κατασκευάζουμε την κεραία για τα 2m το σημείο αυτό θα είμαι κάπου στα
4 εκατοστά χωρίς να είναι απόλυτο.
Αν ο ιστός στήριξης της κεραίας μας δεν είναι μεταλικός μπορείτε να κάνετε το
 καλώδιο της καθόδου 5 στροφές γύρω του. Αν είναι μεταλικός θα τις κάνετε στον αέρα
προσεκτικά την μία δίπλα στην άλλη σε διάμετρο 3~4 εκατοστά.
Πειραματιστείτε!
Να διαβάζετε πολύ και να
 πειραματιζόσαστε περισσότερο!!!














   Ξεκίνησα από την επιθυμία του Παντελή SV2HWR, να έχουμε για τις εκπομπές του  SX4ME , μια κεραία για τα 6m . Σκέφτηκα την J-POLE.

Με τον Κώστα SV4IKA,
βασιστήκαμε στα σχέδια του DK7ZB. Και στην δική μας διάθεση.





Είχα υπόψη μου μια ωραία ιστοσελίδα του Άγγλου  M0UKD  με ωραία γραφικά.
Μεταξύ  του DK7ZB και του M0UKD , αν ασχοληθείτε θα διαπιστώσετε  ότι υπάρχουν κάποιες διαφορές στις διαστάσεις. ΚΟΥΊΖ  πάρτε χαρτί και μολύβι επιβεβαιώστε και θα βρείτε  το γιατί.

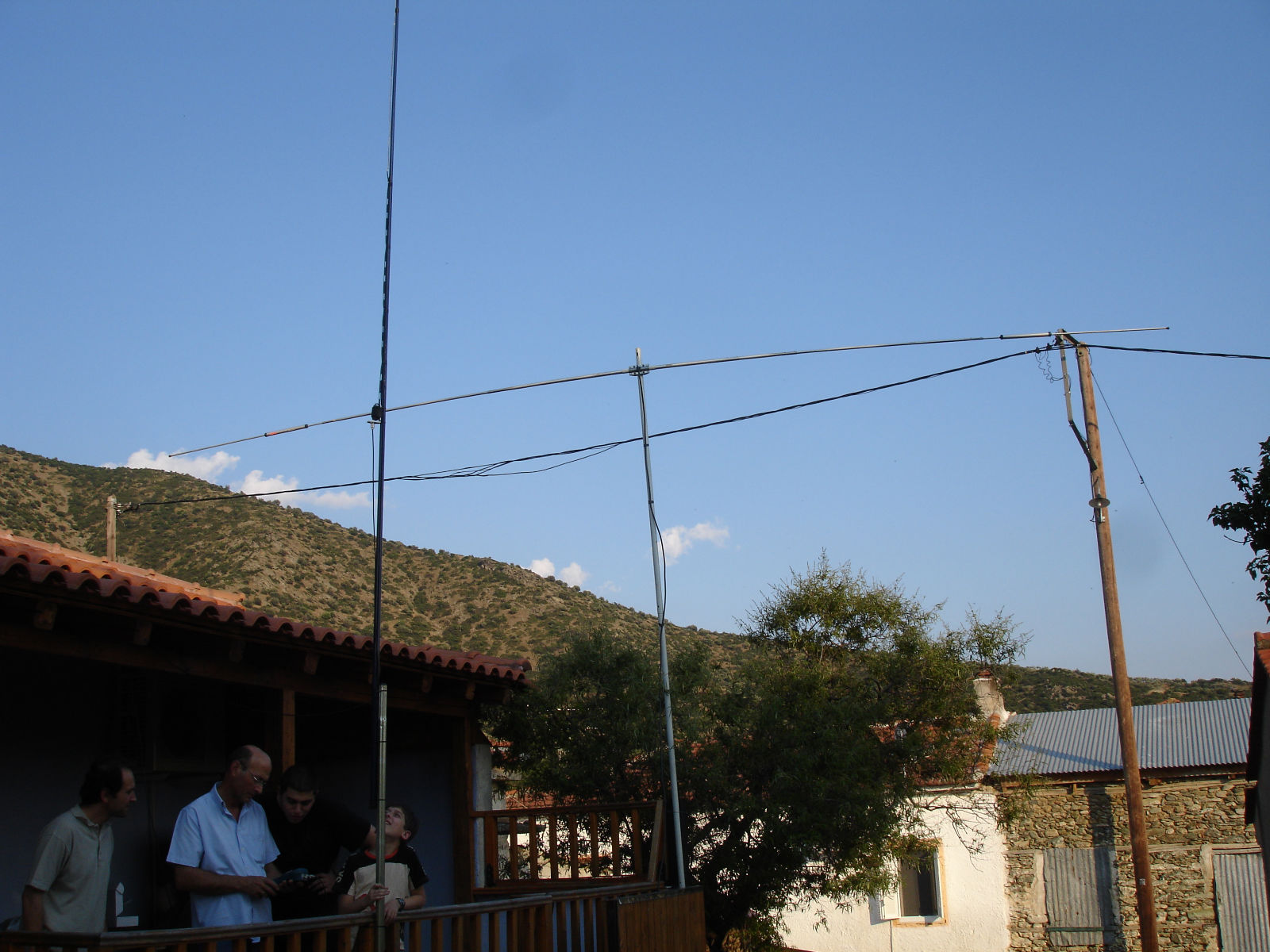

Στην κατασκευή  μας φαίνεται το coax-socket στο σημείο προσαρμογής τον 50Ω




Χρησιμοποιήθηκε  το RIG EXPERT, αρχικά η διάσταση ήταν μεγαλύτερη για προληπτικούς
λόγους και σιγά-σιγά κόβαμε για να έρθει στην συχνότητα. Και τελική δοκιμή στο μουσείο.
Η κεραία δούλεψε είναι απλή εύκολη και γρήγορη στην κατασκευή της. Δοκιμάστε την έστω και πειραματικά.




sv4ily
73!!!!
